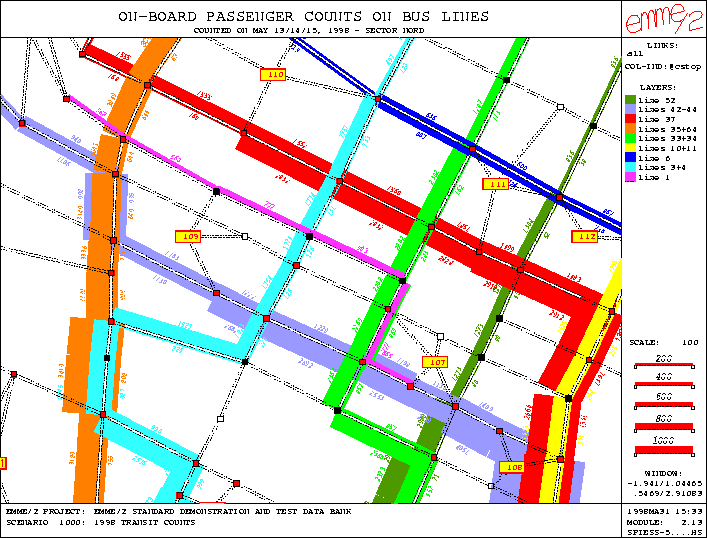

Dessins de liens multi-couches dans le module 2.13

Dans la version 8, nous avons introduit la possibilité de produire, dans le module 6.12, des dessins multi-couches pour l'affichage des résultats de l'affectation multiclasse. Il était tout naturel que plusieurs de nos utilisateurs nous demandent de pouvoir produire des dessins semblables non seulement pour les volumes auto mais aussi pour n'importe quel attribut de lien.

Le module 2.13 de la version 9 a été amélioré afin de permettre la production de tels dessins. En comparant la nouvelle version de ce module à la version précédente qui ne permettait l'affichage que d'un seul attribut à la fois, on peut se rendre compte des nombreuses améliorations qui y ont été apportées:

• Il est possible d'afficher sur le même dessin jusqu'à 12 attributs de liens, chaque attribut étant représenté par une couche.
• L'utilisateur peut spécifier un indice de couleur pour chaque couche.
• Chacune des couches correspond à un des attributs suivants: ul1, ul2, ul3, tout extra-attribut de lien disponible et, si le scénario est affecté, les résultats d'affectation volau, volad et volax.
• Pour chaque couche, l'utilisateur pourra spécifier une légende d'au maximum 12 caractères. La légende utilisée par défaut est le nom de l'attribut.
• La valeur des attributs peut être affichée de façon numérique ou à l'aide de barres d'épaisseur proportionnelle à la valeur, ou les deux. Il est aussi possible d'afficher le nombre correspondant à la somme de toutes les valeurs.
• L'utilisateur peut définir un sous-ensemble de liens pour lesquels les valeurs numériques seront affichées.
• L'utilisateur peut également définir un sous-ensemble de noeuds pour lesquels les numéros ou les étiquettes seront affichés. Ainsi, il sera dorénavant facile d'afficher, par exemple, les numéros de noeuds pour les centroïdes seulement.
• Il est maintenant possible de spécifier une couleur de remplissage pour les boîtes de noeuds.
• Il est possible de redéfinir la couleur de défaut utilisée pour le texte dans les boîtes de noeuds (noir), ainsi que celle des boîtes correspondant aux centroïdes (vert) et aux noeuds réguliers (noir).
• L'utilisateur peut, au niveau du dialogue, spécifier le titre et le sous-titre du dessin.

On peut donc voir que, outre la possibilité d'afficher plusieurs couches, ce nouveau type de dessin offre de nombreux avantages même lorsqu'il s'agit de n'afficher qu'une seule valeur. Lors de l'affichage d'une valeur unique, un paramètre de module permet aussi l'utilisation d'un indice de couleur pour chaque lien.
